Лавина частоты представляет собой одно из наиболее опасных аварийных явлений в энергетике. Она характеризуется лавинообразным, то есть самопроизвольным, снижением частоты переменного тока в энергосистеме, вызванным увеличением дефицита активной мощности.
В крупных объединённых энергосистемах вероятность значительной потери генерации и существенного снижения частоты относительно невелика благодаря их устойчивости и наличию резервирования. Тем не менее такая угроза сохраняется при серьёзных авариях, например при внезапном отключении крупной электростанции, обрыве межсистемных линий электропередачи с выделением изолированного энергорайона, испытывающего дефицит активной мощности, или при резком увеличении потребления.
При начальном снижении частоты до 49,5–49 Гц система демонстрирует определённую способность к саморегулированию. Часть потребителей, в первую очередь асинхронные двигатели, которые составляют около 60% типовой промышленной нагрузки, автоматически уменьшают потребление активной мощности по мере снижения частоты. Данный эффект, известный как регулирующее действие нагрузки, создает определённый стабилизирующий эффект. Однако если первоначальный дефицит генерации слишком велик и превышает возможности естественного регулирования, частота продолжает падать.
При достижении уровня 48,5–48 Гц начинает срабатывать автоматическая частотная разгрузка (АЧР) — система противоаварийной автоматики, которая ступенчато отключает заранее определённые группы потребителей для восстановления баланса между генерацией и потреблением. Эффективность АЧР зависит от правильности её настройки, скорости срабатывания и объёма отключаемой нагрузки. Если объемы АЧР окажутся недостаточными или её настройки некорректны, процесс падения частоты продолжится.
При снижении частоты до критического уровня 46–45 Гц ситуация становится необратимой. На этом этапе большинство генерирующих агрегатов автоматически отключается системами защиты для предотвращения повреждения турбин, поскольку длительная работа на пониженной частоте вызывает опасные вибрации и механические нагрузки на оборудование. Энергосистема распадается на несинхронно работающие части или полностью гаснет. Особенно опасно то, что после полного погашения системы требуется сложная процедура по восстановлению энергоснабжения. Этот процесс включает последовательный запуск электростанций с использованием внешних источников питания или специальных пусковых агрегатов и может занять многие часы, а в случае масштабной аварии — даже дни.

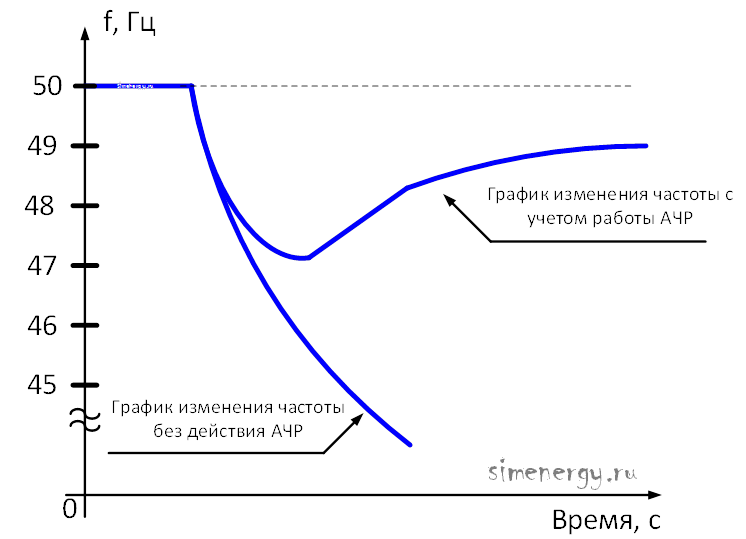

Рисунок 1. График изменения частоты при развитии дефицита генерации
Лавина частоты отличается высокой скоростью развития: от начала дисбаланса до полного коллапса может пройти всего несколько минут.
П.1. Процессы, происходящие при снижении частоты
Снижение частоты вызывает целый ряд негативных процессов на электростанциях:
Во-первых, уменьшается скорость вращения асинхронных двигателей, а следовательно, падает производительность механизмов собственных нужд, прежде всего питательных электронасосов. Для поддержания давления пара на выходе котлов регуляторы давления снижают расход пара на турбину, а регуляторы горения уменьшают подачу топлива в соответствии со сниженным расходом питательной воды. Это ведёт к снижению мощности паровых турбин, а в условиях дефицита мощности в энергосистеме — к дальнейшему падению частоты.
Во-вторых, снижение скорости вращения ротора генератора приводит к уменьшению напряжения на выводах статора вследствие прямой линейной зависимости между частотой вращения и индуцируемой электродвижущей силой. Согласно закону электромагнитной индукции, амплитуда напряжения прямо пропорциональна скорости изменения магнитного потока, которая, в свою очередь, определяется частотой вращения ротора. При падении частоты система автоматического регулирования возбуждения (АРВ) пытается компенсировать снижение напряжения за счёт увеличения тока возбуждения и, соответственно, магнитного потока ротора. Однако возможности АРВ ограничены тепловыми параметрами обмотки возбуждения и насыщением магнитопровода, поэтому полная компенсация падения напряжения невозможна. В результате вырабатываемая генератором реактивная мощность снижается. При дальнейшем лавинообразном падении частоты в условиях дефицита активной мощности происходит одновременное лавинообразное уменьшение реактивной мощности и напряжения в узлах сети, что усугубляет аварийный режим и может привести к полному коллапсу энергосистемы.
В-третьих, производители паровых турбин устанавливают допустимый диапазон частот вращения, при котором эксплуатация оборудования безопасна. Снижение частоты может вызвать резонансные колебания в проточной части турбины, что представляет угрозу для её целостности. Поэтому заводы-изготовители ограничивают продолжительность работы при пониженной частоте — например, при 48,5 Гц она не должна превышать 60 секунд. Кроме того, определяются критические значения частоты, при достижении которых турбина должна быть немедленно остановлена аварийным образом; как правило, такой порог находится выше 45 Гц.
В-четвёртых, многие паровые турбины оборудованы валоприводным масляным насосом, который обеспечивает подачу масла в системы смазки и регулирования. При снижении частоты вращения давление масла может упасть до критического уровня, что спровоцирует автоматическое закрытие стопорных клапанов, отключение турбоагрегата от электрической сети и, как следствие, дополнительную потерю генерирующей мощности.
История энергетики знает немало примеров крупных аварий, вызванных лавиной частоты. Например, авария в энергосистеме Европы в ноябре 2006 года, когда отключение линий электропередачи для прокладки судна по реке Эльбе привело к каскадному отключению генерации и потребителей в нескольких странах. Аналогичные аварии происходили в США (2003 год), Бразилии и других странах. Во всех этих случаях начальной точкой была именно потеря баланса активной мощности, приведшая к необратимому снижению частоты.
П.2. Мероприятия по предотвращению развития лавины частоты
Предотвращение явления «лавины частоты» требует комплексного подхода, объединяющего технические и организационные меры на всех уровнях функционирования энергосистемы. Ключевым элементом системы защиты является поддержание достаточного вращающегося резерва генерирующих мощностей — синхронизированных с сетью агрегатов, работающих с недогрузкой и способных мгновенно увеличить отдачу активной мощности в сеть за счёт встроенных регуляторов скорости. Объём такого резерва рассчитывается с учётом максимально возможного дефицита при одновременном отключении крупнейшего генерирующего узла или межсистемной линии электропередачи. Особую ценность представляют гидроэлектростанции и газотурбинные установки благодаря их высокой манёвренности, тогда как атомные и тепловые электростанции вносят вклад в резерв в основном за счёт инерционности вращающихся масс своих турбогенераторов.
Не менее важным компонентом противоаварийной защиты выступает автоматическая частотная разгрузка (АЧР) — многоступенчатая система, срабатывающая при снижении частоты до критических значений (48,5–48 Гц) и обеспечивающая ступенчатое отключение заранее выделенных групп потребителей. Надёжность АЧР напрямую зависит от точности расчёта уставок срабатывания, корректного определения объёмов отключаемой нагрузки на каждой ступени и исключения из зоны её действия критически важных объектов инфраструктуры. Регулярное тестирование и диагностика устройств АЧР в условиях, приближенных к реальным аварийным режимам, позволяет выявлять и устранять дефекты до момента возникновения реальной угрозы.
Особое внимание уделяется коэффициенту статизма системы, который показывает, насколько изменится частота при заданном изменении баланса мощности. Чем меньше значение коэффициента статизма, тем меньше падает частота при одном и том же дефиците генерации, что повышает запас устойчивости системы. Достижение низкого статизма обеспечивается за счёт оптимального распределения нагрузки между генерирующими источниками с различными характеристиками регулирования и поддержания достаточной инерционности системы за счёт доли синхронной генерации.
Современный этап развития электроэнергетики, связанный с ростом доли возобновляемых источников энергии, вносит новые вызовы в проблематику профилактики лавины частоты. Солнечные и ветровые электростанции, не обладая собственной вращающейся массой и подключаясь к сети через преобразователи, практически не участвуют в первичном регулировании частоты и снижают общую инерционность системы. Для компенсации этого эффекта разрабатываются и внедряются специализированные решения: системы искусственной инерции на базе аккумуляторных установок и синхронных конденсаторов, алгоритмы быстродействующего ввода резерва с использованием прогнозирования генерации ВИЭ, а также интеллектуальные системы управления спросом, способные мгновенно снижать потребление при признаках формирования дефицита мощности.
Понимание механизмов лавины частоты и своевременное применение защитных мер остаются критически важными для обеспечения надёжности и безопасности энергоснабжения в современной электроэнергетике.
П.3. Вывод
Лавина частоты представляет собой одно из самых опасных аварийных явлений в энергосистеме — саморазвивающийся процесс резкого и неконтролируемого снижения частоты, вызванный дефицитом активной мощности. Этот процесс развивается лавинообразно: падение частоты приводит к снижению производительности оборудования электростанций, уменьшению генерации и дальнейшему углублению дисбаланса между выработкой и потреблением электроэнергии.
Для стабилизации частоты при аварийных событиях в энергосистеме применяются устройства автоматической частотной разгрузки (АЧР), которая ступенчато отключает заранее выделенные группы потребителей, чтобы остановить дальнейшее падение частоты и дать системе возможность восстановить баланс. Эта автоматика срабатывает мгновенно и не зависит от времени реакции персонала, что особенно важно, поскольку развитие лавины может занять всего несколько минут.
Для покрытия дефицита активной мощности в энергосистеме предусмотрен резерв активной мощности. Резерв может быть горячим (генераторы загружаются до мощности менее номинальной и быстро набирают нагрузку при внезапном нарушении баланса активной мощности) и холодным, для ввода которого необходим длительный промежуток времени. Наличие достаточного вращающегося резерва позволяет оперативно компенсировать внезапный дефицит и стабилизировать частоту.
Однако если резерв активной мощности отсутствует или его объём недостаточен, а меры автоматической частотной разгрузки не успевают компенсировать быстро нарастающий дефицит активной мощности, даже небольшая дополнительная потеря генерации может запустить необратимый процесс, завершающийся полным погашением энергосистемы. Таким образом, надёжная работа как вращающегося резерва, так и автоматики АЧР является критически важной для предотвращения лавинообразного развития аварии.
