Ветроэнергетическая установка (ВЭУ) представляет собой сложный инженерный комплекс, предназначенный для преобразования кинетической энергии ветра в электрическую. Ветроэнергетическая установка является основным элементом ветровой электростанции (ВЭС) и состоит из взаимосвязанных компонентов, обеспечивающих захват ветрового потока, его преобразование и передачу полученной энергии в сеть или автономному потребителю. По конструкции ВЭУ делятся на два основных типа: с горизонтальной и вертикальной осью вращения. Установки с горизонтальной осью доминируют на рынке благодаря высокой эффективности и отработанной технологии. Вертикальные же проще в обслуживании, так как не требуют активной системы наведения, но уступают по коэффициенту использования ветровой энергии.
Основные компоненты ветроэлектрической установки включают ротор с лопастями, несущую башню (или опорную конструкцию), систему ориентации (для установок с горизонтальной осью) и систему подключения к электрической сети.

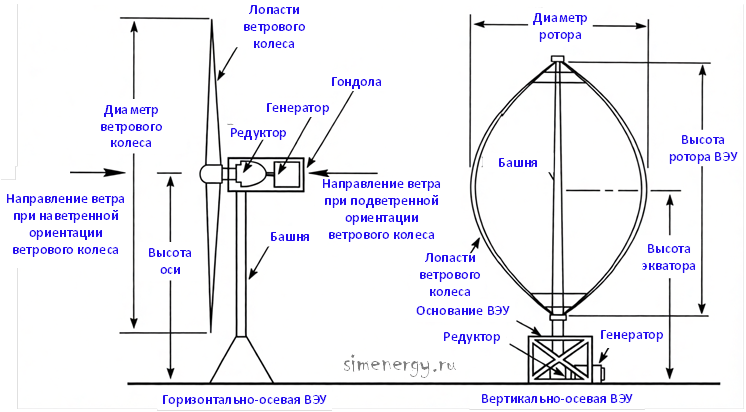

Рисунок 1. Устройство ветроэнергетических установки
Ветроэнергетическая установка с горизонтальной осью вращения, как правило, состоит из трёх лопастей, изготовленных из композитных материалов (на основе стекловолокна или углеволокна), и расположен на вершине башни, которая поднимает его на высоту до 150 м и более — туда, где скорость ветра выше и стабильнее. Крутящий момент передаётся через редуктор (мультипликатор) на генератор, размещённый в гондоле. Такие установки оснащаются системой ориентации: активной (с сервоприводом) или пассивной (с хвостовым оперением), обеспечивающей поворот ротора по направлению ветра.
Ветроэнергетическая установка с вертикальной осью вращения расположена вертикально, что исключает необходимость в системе ориентации — такие установки улавливают ветер с любого направления. Их конструкция может использовать различные типы лопастей (например, типа Савониуса или Дарье) и часто размещается на более низких опорах. Передача крутящего момента на генератор может осуществляться как напрямую, так и через редуктор, в зависимости от конструкции.
Независимо от типа, работа ВЭУ контролируется автоматизированной системой управления, которая отслеживает параметры ветра, механические нагрузки и режимы работы ветроэнергетической установки, обеспечивая безопасную и эффективную эксплуатацию.
П.1. Классификация ВЭУ по типу подключения к электрической сети
В соответствии с нормативной документацией ГОСТ Р 54418.27.1-2019 «Установки ветроэнергетические» (идентичен международному стандарту МЭК 61400-27-1:2015) различают четыре типа подключения ветроэнергетической установки к электрической сети:
Тип I — ветроэнергетическая установка, оснащённая асинхронным (индукционным) генератором с короткозамкнутым ротором и работающая с фиксированной скоростью вращения. Подключение к энергосистеме осуществляется напрямую — через повышающий трансформатор, без применения преобразователей частоты.
Тип II — ветроэнергетическая установка, оснащённая асинхронным генератором с фазным ротором и системой регулирования скольжения. Такая конфигурация позволяет в ограниченных пределах — обычно в диапазоне ±10 % от синхронной скорости — изменять частоту вращения ротора, что обеспечивает частичную адаптацию к изменяющимся условиям ветрового потока и снижает механические нагрузки на конструкцию.
Тип III — ветроэнергетическая установка, использующая генератор с двойным питанием (DFIG), у которого статор подключён напрямую к энергосистеме, а ротор — через преобразователь частичной мощности (обычно рассчитанный на 25–30 % от номинальной мощности установки). Такая схема позволяет плавно регулировать скорость вращения ротора в широком диапазоне и обеспечивает гибкое независимое управление как активной, так и реактивной мощностью.
Тип IV — ветроэнергетическая установка, в которой генератор (чаще всего синхронный с постоянными магнитами) полностью изолирован от энергосистемы и подключён к ней через преобразователь полной мощности. Этот преобразователь состоит из трёх последовательных звеньев: выпрямителя (AC/DC), промежуточного звена постоянного тока (DC-link) и инвертора (DC/AC). Такая архитектура обеспечивает полную гальваническую развязку между генератором и сетью, что даёт максимальную гибкость управления, позволяет работать в широком диапазоне скоростей вращения ротора, обеспечивает высокую устойчивость к аварийным режимам (включая провалы напряжения) и обеспечивает превосходное качество вырабатываемой электроэнергии.
Тип I. Асинхронные ВЭУ с непосредственным подключением к сети
Ветроэнергетические установки типа I оснащаются асинхронным генератором с короткозамкнутым ротором («беличьей клеткой») и подключаются напрямую к электрической сети без использования преобразователей частоты.
Рисунок 2. Структурная схема подключения ВЭУ к электрической сети типа I
Для компенсации реактивной мощности, потребляемой из сети, ВЭУ типа I оснащаются конденсаторными батареями. Такая конструкция отличается простотой, высокой надёжностью и низкой стоимостью. Однако она не позволяет регулировать ни активную, ни реактивную мощность, а работа установки возможна только при жёсткой привязке к частоте энергосистемы — то есть с фиксированной скоростью вращения ротора (обычно в пределах ±1 % от номинальной). Кроме того, такие установки обладают слабыми характеристиками устойчивости к провалам напряжения (низкими LVRT-способностями).
Тип I был одной из первых технологий, применявшихся в ветроэнергетике, и широко использовался до 2000-х годов. В этой конфигурации асинхронный генератор с короткозамкнутым ротором подключается к сети напрямую — через пусковое устройство и повышающий трансформатор, без использования преобразователей частоты. После запуска пусковое устройство отключается, и система работает в режиме прямого подключения.
Генераторы такого типа обычно имеют 4 или 6 полюсов, что позволяет использовать их при относительно низких скоростях ветра. В некоторых случаях это даёт возможность обойтись без редуктора, хотя чаще он всё же применяется для согласования скоростей между ветроколесом и генератором.
Основные недостатки данной схемы — пониженная энергоэффективность (из-за невозможности адаптации к изменению скорости ветра), передача механических нагрузок от порывов ветра на всю конструкцию и повышенная чувствительность к авариям в сети. Для улучшения сетевых характеристик и выполнения современных требований к качеству электроэнергии такие установки иногда дополняют внешними устройствами, например статическими компенсаторами реактивной мощности (STATCOM).
Тип II. Асинхронные ВЭУ с регулируемым роторным сопротивлением
Ветроэнергетические установки типа II характеризуются использованием асинхронного генератора с фазным ротором и системой регулирования скольжения — например, по технологии OptiSlip. В цепь ротора включается управляемое сопротивление (реализуемое с помощью тиристорного преобразователя), что позволяет в ограниченных пределах — обычно в диапазоне ±10 % от синхронной скорости — изменять частоту вращения ротора.
Такой подход обеспечивает частичное регулирование мощности, повышает эффективность улавливания энергии ветра и снижает механические нагрузки на конструкцию, вызванные порывами ветра. В результате уменьшается износ подшипников, снижаются требования к техническому обслуживанию и увеличивается общий срок службы установки.

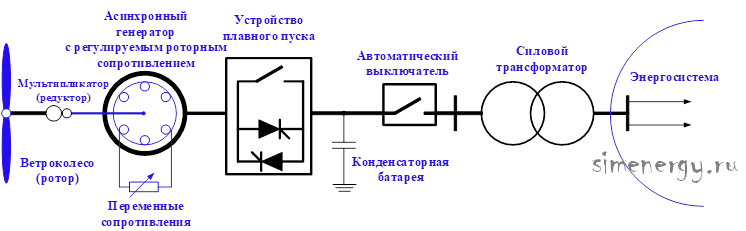

Рисунок 3. Структурная схема подключения ВЭУ к электрической сети типа II
Несмотря на эти преимущества, возможности управления реактивной мощностью остаются ограниченными, а характеристики устойчивости при провалах напряжения (LVRT) — слабыми. Для компенсации реактивной мощности такие установки оснащаются конденсаторными батареями, а для запуска — устройствами плавного пуска. Как правило, используется и редуктор для согласования скоростей между ветроколесом и генератором.
ВЭУ типа II получили широкое распространение в 1990–2000-х годах. Однако из-за ограниченных возможностей сетевой интеграции они постепенно уступили место более гибким решениям — таким как установки типов III и IV.
Тип III. ВЭУ с асинхронным генератором двойного питания (DFIG)
Ветроэнергетические установки типа III основаны на использовании асинхронного генератора с двойным питанием (DFIG — Doubly Fed Induction Generator), у которого статор подключён напрямую к энергосистеме, а ротор — через преобразователь частичной мощности, обычно рассчитанный на 25–30 % от номинальной мощности установки. Это позволяет в широком диапазоне (до ±30%) регулировать скорость вращения, что значительно повышает эффективность улавливания энергии ветра. Возможность двунаправленного обмена энергией с роторной цепью также даёт гибкое управление как активной, так и реактивной мощностью и позволяет реализовать алгоритмы отслеживания точки максимальной мощности (MPPT). В отличие от установок типов I и II, здесь не требуется отдельное устройство плавного пуска или внешние конденсаторные батареи для компенсации реактивной мощности.

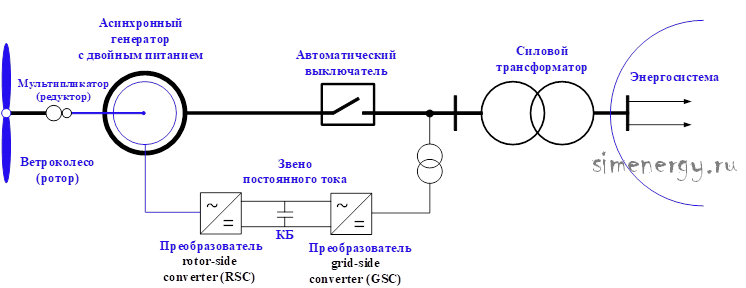

Рисунок 4. Структурная схема подключения ВЭУ к электрической сети типа III
При наличии современной системы управления такие ВЭУ демонстрируют хорошие характеристики устойчивости при провалах напряжения (LVRT) и повышенную динамическую устойчивость к возмущениям в сети. Благодаря этим преимуществам DFIG-технология стала доминирующей на мировом рынке в 2000–2010-х годах, составляя около 50 % установленных мощностей. Её активно применяли такие производители, как GE, Siemens и Gamesa.
Однако у данной схемы есть существенные недостатки. Преобразователь подключается к ротору через щёточно-контактный узел (контактные кольца), что требует регулярного технического обслуживания: щётки необходимо заменять каждые 6–12 месяцев. Кроме того, как и в установках типов I и II, здесь используется редуктор, что увеличивает массу, стоимость и сложность конструкции, а также создаёт дополнительные требования к надёжности и обслуживанию.
Именно из-за высоких эксплуатационных затрат DFIG-установки редко применяются в морских ветровых электростанциях, где доступ для обслуживания ограничен, а стоимость работ многократно выше, чем на суше.
Тип IV. ВЭУ с преобразователем полной мощности
Современные ветроэнергетические установки типа IV используют генераторы, полностью изолированные от электрической сети. Наиболее распространённым решением является синхронный генератор с постоянными магнитами (PMSG), реже применяются асинхронные генераторы. Подключение ветроэнергетической установки к электрической сети осуществляется через преобразователь полной мощности. Этот преобразователь состоит из трёх последовательных звеньев: выпрямителя (AC/DC), промежуточного звена постоянного тока (DC-link) и инвертора (DC/AC). Такая архитектура обеспечивает полный контроль над активной и реактивной мощностью, возможность работы в широком диапазоне скоростей вращения ротора (от 0 до 100 % номинальной), а также высокую устойчивость к аварийным режимам в сети — включая провалы напряжения (отличные LVRT-характеристики). Благодаря полной гальванической развязке с сетью, установки типа IV устойчивы к несимметрии напряжений, гармоническим искажениям и другим качественным нарушениям в энергосистеме.

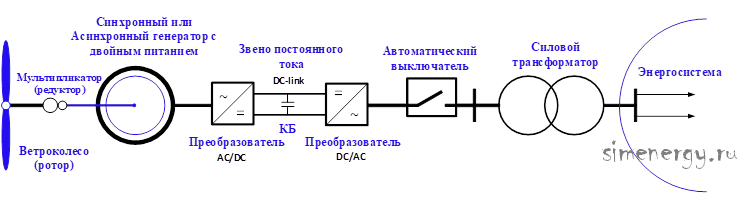

Рисунок 5. Структурная схема подключения ВЭУ к электрической сети типа IV
Применение многополюсных PMSG-генераторов позволяет отказаться от редуктора (реализация прямого привода), что повышает надёжность, снижает уровень шума и уменьшает затраты на техническое обслуживание. Это особенно важно для морских ветровых электростанций, где доступ для ремонта ограничен, а стоимость эксплуатации высока.
Хотя преобразователь полной мощности увеличивает стоимость, сложность и габариты системы, его доля в общей стоимости ВЭУ составляет всего 7–12 %. Современные силовые модули обеспечивают высокий КПД (свыше 98 %), а общая энергоэффективность установки типа IV превышает показатели других типов благодаря возможности точного отслеживания точки максимальной мощности (MPPT) при любых ветровых условиях.
На сегодняшний день тип IV считается наиболее современным и перспективным. Он доминирует в новых проектах по всему миру, включая Россию, и используется ведущими производителями — Vestas, Siemens Gamesa, Goldwind, Envision и другими. Ожидается, что в ближайшие годы именно эта конфигурация станет основной на мировом рынке ветроэнергетики, вытеснив более ранние технологии.
П.2. Заключение
Развитие технологий подключения ветроэнергетических установок к электрической сети отражает переход от пассивных, слабоуправляемых систем к активным, интеллектуальным источникам генерации, способным полноценно взаимодействовать с современной энергосистемой.
Ветроэнергетические установки типа I, подключаемые напрямую через трансформатор, не обеспечивают регулирования мощности и обладают низкой устойчивостью к аварийным режимам, что делает их несовместимыми с действующими сетевыми кодексами.
Ветроэнергетические установки типа II частично улучшает адаптацию к ветровым условиям, но сохраняет слабые LVRT-характеристики и ограниченное управление реактивной мощностью.
Значительный шаг вперёд — ветроэнергетические установки типа III (DFIG), которые благодаря частичному преобразованию мощности обеспечивают гибкое управление активной и реактивной составляющими и удовлетворительные показатели устойчивости при провалах напряжения. Однако наличие прямого подключения статора к сети и щёточно-контактного узла ограничивает его надёжность и применимость, особенно в морских условиях.
Наиболее совершенными с точки зрения сетевой интеграции являются ветроэнергетические установки типа IV, оснащённые полностью преобразуемой системой привода. Такие установки обеспечивают полную гальваническую развязку от электрической сети за счёт использования преобразователя полной мощности. Это позволяет точно регулировать как активную, так и реактивную мощность, независимо управляя потоками энергии. Благодаря такой архитектуре ВЭУ типа IV обладают высокими характеристиками устойчивости к провалам напряжения (LVRT) и к аварийным перенапряжениям (FRT) без необходимости установки дополнительного оборудования. Кроме того, они демонстрируют высокую устойчивость к таким нарушениям качества электроэнергии, как несимметрия фаз, гармонические искажения и другие сетевые возмущения. Важным преимуществом таких установок является также их способность активно участвовать в поддержании напряжения и частоты в энергосистеме, что делает их полноценными участниками управления режимами работы сети.
Таким образом, тип IV представляет собой оптимальную архитектуру для подключения к современным и будущим «умным» сетям, где от возобновляемых источников требуется не только выработка энергии, но и активное участие в обеспечении стабильности и надёжности энергосистемы. Именно эта конфигурация становится доминирующей в новых проектах по всему миру, включая Россию.
