Атомная энергетика остаётся одним из ключевых направлений в обеспечении устойчивого и низкоуглеродного производства электроэнергии. Атомные электростанции (АЭС) играют ключевую роль в современной энергосистеме, обеспечивая стабильную, базовую генерацию электроэнергии с низкими выбросами парниковых газов. В отличие от тепловых электростанций, получающих тепловую энергию за счёт сжигания органического топлива, атомные электростанции вырабатывают электричество, используя тепло, выделяющееся при управляемой цепной реакции деления ядер.
Принцип действия АЭС основан на физическом процессе, при котором в активной зоне реактора поддерживается управляемая цепная реакция деления ядер тяжёлых изотопов, в первую очередь изотопа урана-235 (²³⁵U) или плутония-239 (²³⁹Pu). При поглощении нейтрона ядро делится на два более лёгких осколка, выделяя при этом дополнительные нейтроны (в среднем 2,42 на одно деление в реакторах на тепловых нейтронах) и значительное количество тепловой энергии. Эта энергия используется для генерации пара, приводящего в движение турбины и вырабатывающего электричество.

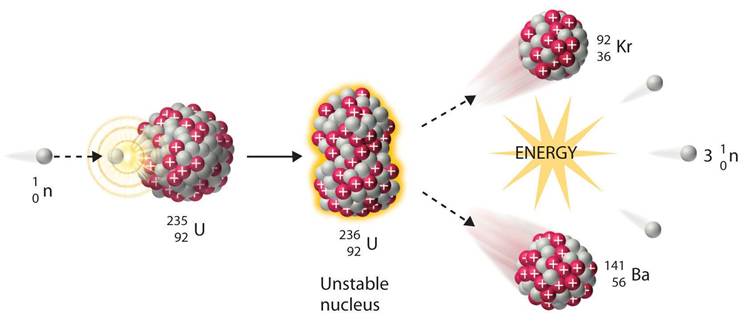

Рисунок 1. Ядерное деление изотопа урана-235, вызванное нейтронами.
Работа любого ядерного реактора определяется двумя ключевыми параметрами: коэффициентом размножения нейтронов
и реактивностью
. При
(то есть
) реактор находится в критическом состоянии — мощность стабильна. Если
, мощность растёт, а при
— снижается. Управление осуществляется с помощью стержней системы управления и защиты (СУЗ), содержащих вещества, поглощающие нейтроны (например, бор или кадмий). В современных реакторах типа ВВЭР также используется борная кислота, растворённая в теплоносителе первого контура, для плавного регулирования реактивности.
Особую значимость атомной энергетике придаёт исключительная энергоёмкость ядерного топлива: 1 килограмм ядерного топлива заменяет 2800 тонн угля. Это делает АЭС не только экологически предпочтительным, но и логистически эффективным источником энергии — при сопоставимой выработке объёмы топливных поставок и отходов на порядки меньше, чем у традиционных ТЭС.
В России эксплуатируются три основных типа атомных энергоблоков, отличающихся конструкцией, количеством контуров и применяемым реактором: РБМК (реактор большой мощности канальный), ВВЭР (водо-водяной энергетический реактор) и БН (реактор на быстрых нейтронах). Каждый из них представляет собой отдельный этап развития атомной энергетики и обладает характерными особенностями.
П.1. Атомные электростанции с реакторами типа РБМК относятся к одноконтурным станциям. Теплоносителем в них выступает кипящая вода, которая одновременно является рабочим телом турбины, а замедлителем нейтронов — графит. Такие реакторы, установленные на Ленинградской, Курской и Смоленской АЭС, не имеют единого корпуса и состоят из множества технологических каналов, расположенных в графитовой кладке. Важной особенностью РБМК является возможность перегрузки топлива без остановки реактора, однако наличие положительного парового коэффициента реактивности делает управление такими реакторами сложным и потенциально опасным, о чём свидетельствует чернобыльская авария 1986 года. Сегодня на долю энергоблоков с РБМК приходится 20,2 % общей мощности российских АЭС.

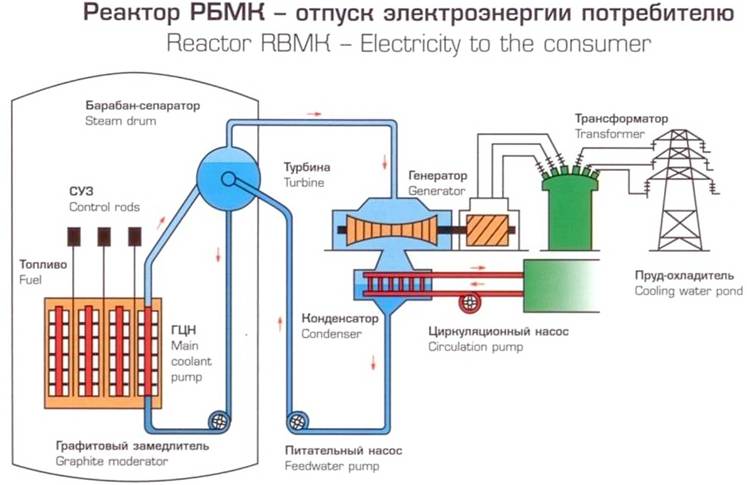

Рисунок 2. Схема типовой АЭС с реакторами типа РБМК
П.2. Атомные электростанции с реакторами типа ВВЭР относятся к двухконтурным станциям. Здесь вода выполняет одновременно функции замедлителя и теплоносителя, оставаясь в первом контуре недогретой до кипения благодаря высокому давлению — от 12,3 МПа в ВВЭР-440 до 16,2 МПа в современных ВВЭР-1200 и ВВЭР-ТОИ. Тепло от первого контура передаётся во втором через парогенераторы, где образуется насыщенный пар для турбин. Реактор ВВЭР — корпусного типа, что обеспечивает дополнительный барьер безопасности, а всё оборудование первого контура размещается внутри железобетонной гермооболочки, способной выдержать внешние воздействия, включая падение самолёта. Такие станции эксплуатируются на Балаковской, Калининской, Ростовской, Нововоронежской, Кольской и других АЭС, а также на плавучей АЭС «Академик Ломоносов». Доля ВВЭР в российской атомной энергетике составляет 75,3 %, и именно этот тип реактора считается основным направлением развития отрасли.

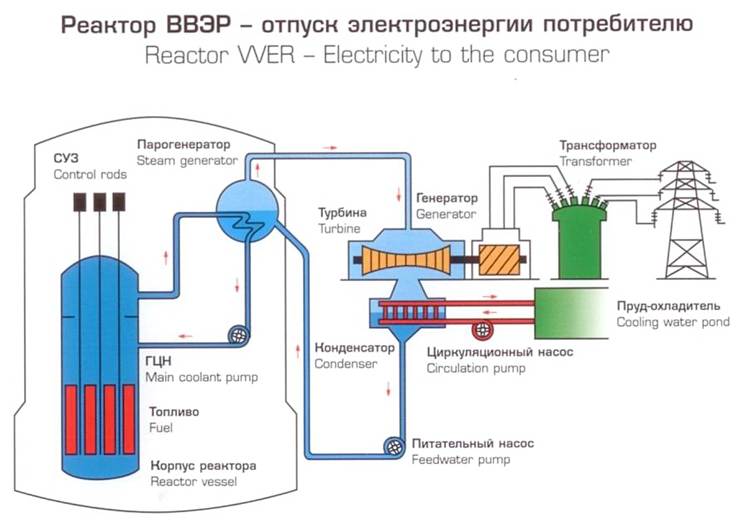

Рисунок 3. Схема типовой АЭС с реакторами типа ВВЭР
П.3. Атомные электростанции с реакторами типа БН относятся к трёхконтурным станциям, использующими в качестве теплоносителя не воду, а жидкий натрий. Отсутствие замедлителя позволяет работать на быстрых нейтронах, что значительно повышает температуру теплоносителя (до 550 °C) и эффективность использования ядерного топлива — в 70 раз по сравнению с реакторами на тепловых нейтронах. БН способны не только вырабатывать энергию, но и воспроизводить делящиеся материалы, в частности плутоний-239, из урана-238. Это открывает путь к замкнутому ядерному топливному циклу. На Белоярской АЭС уже эксплуатируются реакторы БН-600 и БН-800, а в перспективе планируется запуск БН-1200. Россия является единственной страной в мире, которая полностью реализует замкнутый топливный цикл с использованием МОКС-топлива (смеси урана и плутония) в реакторах БН.

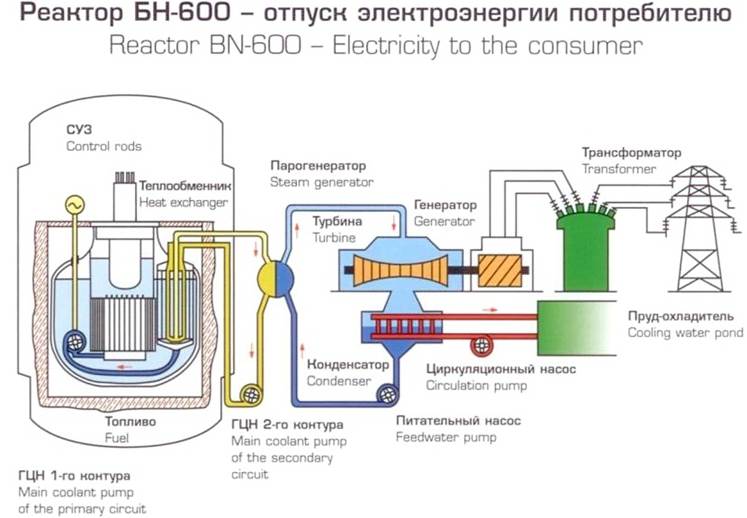

Рисунок 4. Схема типовой АЭС с реакторами типа БН
На начало 2025 года суммарная установленная электрическая мощность всех типов электростанций в России — включая тепловые, гидроэлектростанции, ветро- и солнечные, а также атомные — составляет около 265–270 ГВт. Из них на долю атомной энергетики приходится 34,6 ГВт, что представляет собой значительную и устойчивую часть общего энергобаланса страны.
Технологические особенности эксплуатации АЭС накладывают определённые ограничения на их участие в регулировании нагрузки энергосистемы. Хотя современные энергоблоки ВВЭР-1200 и особенно ВВЭР-ТОИ обладают хорошими маневренными характеристиками (могут разгружаться до 50–80 % номинальной мощности сотни раз в год), экономическая целесообразность и требования безопасности чаще всего диктуют работу АЭС в базовом режиме — с постоянной нагрузкой. Некоторые страны, например Франция, практикуют суточное регулирование с разгрузкой АЭС до 30 % мощности ночью, однако в России такой подход пока не является основным.
Особое внимание при эксплуатации АЭС уделяется таким явлениям, как «ксеноновая яма» — временное снижение реактивности реактора после останова из-за накопления изотопа ксенона-135, активно поглощающего нейтроны, и остаточное энерговыделение в активной зоне после прекращения цепной реакции. Даже спустя часы и дни после останова реактора в нём продолжает выделяться тепло от радиоактивного распада продуктов деления, что требует непрерывного отвода тепла и наличия надёжных систем аварийного охлаждения. Напомним, что соотношение периодов полураспада 135I (6,6 ч) и 135Xe (9,2 ч) очень важно и определяет эти переходные процессы, особенно те, которые связаны со снижением мощности, где скорость накопления ксенона выше, чем скорость его распада.
Иодная яма, или ксеноновая яма, - это состояние ядерного реактора после его выключения либо снижения его мощности, характеризующееся накоплением короткоживущего изотопа ксенона-135 (период полураспада 9,14 часа), имеющего высокое сечение захвата тепловых нейтронов и образующегося в результате радиоактивного распада изотопа иода-135 (период полураспада 6,57 часа). Этот процесс приводит к временному появлению значительной отрицательной реактивности, что, в свою очередь, делает невозможным вывод реактора на проектную мощность в течение определённого периода (около 1-2 суток) после резкой разгрузки (снижения выходной мощности).
Для понимания этих вопросов нам необходимо досконально разобраться в процессе производства и удаления ксенона-135. В процессе деления ядер урана-235 (и других делящихся изотопов) во время работы ядерного реактора, среди прочих продуктов деления образуется радиоактивный изотоп иода-135. В результате β-распада с периодом полураспада 6,58 часа он превращается в изотоп ксенона-135. Этот изотоп тоже радиоактивен, но его период полураспада больше — 9,14 часа. Изотоп ксенона-135 очень хорошо поглощает тепловые нейтроны. Поглощённые им нейтроны, очевидно, не могут участвовать в цепной реакции деления урана, поэтому присутствие изотопа ксенона-135 снижает запас реактивности реактора.
Рисунок 5. Ядерное деление изотопа урана-235
После остановки реактора плотность потока нейтронов в активной зоне становится практически равной нулю. Изменение концентрации ксенона-135 в активной зоне остановленного реактора определяется разницей в скоростях β-распада иода-135 и ксенона-135. Концентрация ксенона растает, так как распад ядер иода-135, приводящий к образованию новых ядер ксенона-135, протекает быстрее, чем распад ядер ксенона-135. Это приводит к увеличению отрицательной реактивности, вносимой образовавшимся ксеноном, что вызывает снижение запаса реактивности реактора. Уменьшение запаса реактивности реактора вследствие увеличения концентрации ксенона при снижении мощности реактора называют йодной ямой.

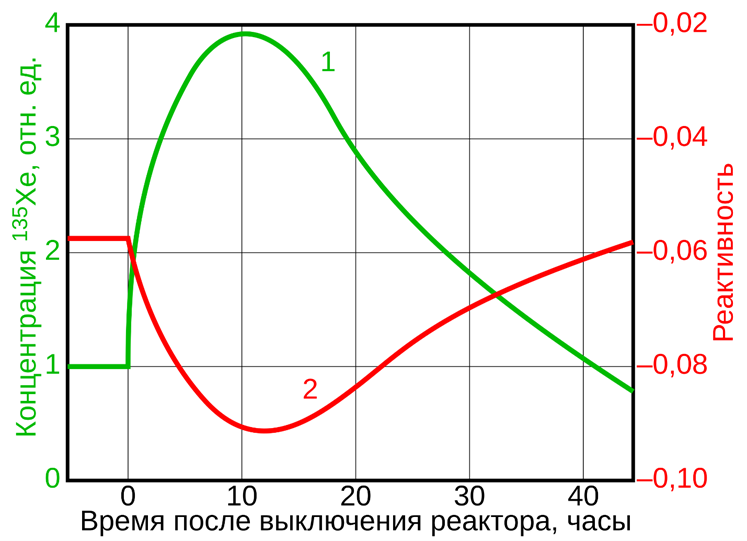

Рисунок 6. Зависимость концентрации ксенона-135 и реактивности реактора после остановки реактора либо снижения его мощности.
Реактивность остановленного реактора сначала падает, достигая минимума при максимальной концентрации ксенона, а затем увеличивается. Кривая изменения реактивности имеет вид ямы, а увеличение отравления после остановки реактора связано с накоплением иода-135 в работающем реакторе.
Выход реактора из йодной ямы происходит по мере естественного радиоактивного распада ксенона-135. После достижения максимума концентрации (обычно через 8–12 часов после остановки), скорость распада ксенона-135 начинает превышать скорость его поступления от распада накопившегося иода-135. В результате концентрация ксенона-135 постепенно снижается, уменьшается его отрицательное влияние на реактивность, и запас реактивности реактора восстанавливается. Примерно через 36–72 часа после остановки уровень ксенона падает до значений, при которых становится возможным безопасный и управляемый пуск реактора. Этот процесс не требует внешнего вмешательства — выход из йодной ямы обеспечивается самой физикой радиоактивного распада, однако оперативный персонал обязан учитывать временные рамки этого явления при планировании повторного запуска.
Йодная (ксеноновая) яма возникает в тепловых ядерных реакторах, где основную роль в поддержании цепной реакции играют тепловые (медленные) нейтроны, и ксенон-135 — с его чрезвычайно высоким сечением поглощения именно тепловых нейтронов — оказывает существенное отрицательное влияние на реактивность. Реакторы, подверженные йодной яме: Водо-водяные энергетические реакторы (ВВЭР) и Реакторы с кипящей водой (РБМК). Реакторы, не подверженные или слабо подверженные йодной яме: Быстрые реакторы (например, БН-600, БН-800, SFR). В данных реакторах цепная реакция поддерживается быстрыми нейтронами, а сечение поглощения ксеноном-135 для быстрых нейтронов на порядки ниже, чем для тепловых. Поэтому отравление ксеноном в быстрых реакторах практически несущественно, и йодная яма не возникает.
Современный этап развития АЭС в мире
Современный этап развития атомной энергетики, охватывающий период с начала 2010-х годов и продолжающийся по 2025 год, характеризуется постепенным, но уверенным переходом от устаревших реакторов второго поколения к более безопасным и эффективным проектам поколения III+, а в среднесрочной перспективе — к инновационным реакторам поколения IV. Этот переход определяется тремя ключевыми тенденциями: ужесточением требований к безопасности после аварии на АЭС «Фукусима-1» (2011 г.), глобальной необходимостью декарбонизации энергетики и стремлением к технологическому обновлению отрасли за счёт цифровизации, модульности и новых теплоносителей.
На сегодняшний день основной опорой мировой атомной энергетики становятся реакторы поколения III+, сочетающие активные и, что особенно важно, пассивные системы безопасности, способные предотвратить выброс радионуклидов даже при полном обесточивании станции. Среди таких проектов — российский ВВЭР-1200 и его модернизированная версия ВВЭР-ТОИ, американский AP1000, французский EPR, а также китайские Hualong One и CAP1400. Эти энергоблоки уже введены в эксплуатацию или завершают строительство в России, Китае, Индии, Турции, Бангладеш, Египте и Венгрии. Например, Нововоронежская АЭС-2 стала первой в мире станцией с лицензированным реактором III+. Таким образом, реакторы III+ формируют текущую основу безопасной и низкоуглеродной атомной энергетики, обеспечивая стабильную базовую нагрузку в условиях энергетических кризисов и климатических обязательств.
Параллельно активно развиваются малые модульные реакторы (ММР) — компактные установки мощностью до 300 МВт, пригодные для серийного производства и размещения в удалённых районах или на месте выводимых из эксплуатации угольных электростанций. Пионером в этой области выступила Россия, запустившая в 2019 году плавучую АЭС «Академик Ломоносов» с реакторами КЛТ-40С. Сейчас разрабатываются наземные проекты — ШИП (55 МВт), СТ-400, а также международные инициативы, такие как NuScale (США) и Rolls-Royce SMR (Великобритания).
Одновременно продолжается реализация стратегической линии на замыкание ядерного топливного цикла. В этом направлении безусловным лидером остаётся Россия: на Белоярской АЭС успешно работают быстрые реакторы БН-600 и БН-800, а в перспективе планируется строительство БН-1200. Эти установки способны не только вырабатывать энергию, но и «воспроизводить» топливо, преобразуя неделящийся уран-238 в плутоний-239, что многократно повышает ресурсную эффективность атомной энергетики.
В настоящее время группа стран, включая Канаду, ЕС, Японию, Россию, США и другие, инициировала международное сотрудничество по разработке ядерных реакторов следующего поколения (реакторы четвертого поколения). Конечная цель разработки таких реакторов — повышение тепловой эффективности АЭС с 30–36% до 45–50% и даже выше. Такое повышение тепловой эффективности позволит увеличить производство электроэнергии по сравнению с существующими легководными реакторами на 1 кг урана, а также расширение функций АЭС за рамки генерации электроэнергии: производство водорода, промышленное тепло, утилизация долгоживущих отходов. Соответственно в рамках Международного форума Gen IV (GIF) выделено шесть перспективных концепций — GFR, VHTR, SFR, LFR, MSR и SCWR, — отличающихся по спектру нейтронов, теплоносителю, температурному режиму и функциональным возможностям.
Газоохлаждаемый быстрый реактор (GFR) использует гелий в качестве теплоносителя и работает в быстром нейтронном спектре при высоких температурах — от 490 °C на входе до 850 °C на выходе. Благодаря прямому газотурбинному циклу его тепловая эффективность достигает примерно 48%. Такой реактор предназначен не только для генерации электроэнергии, но и для производства водорода.

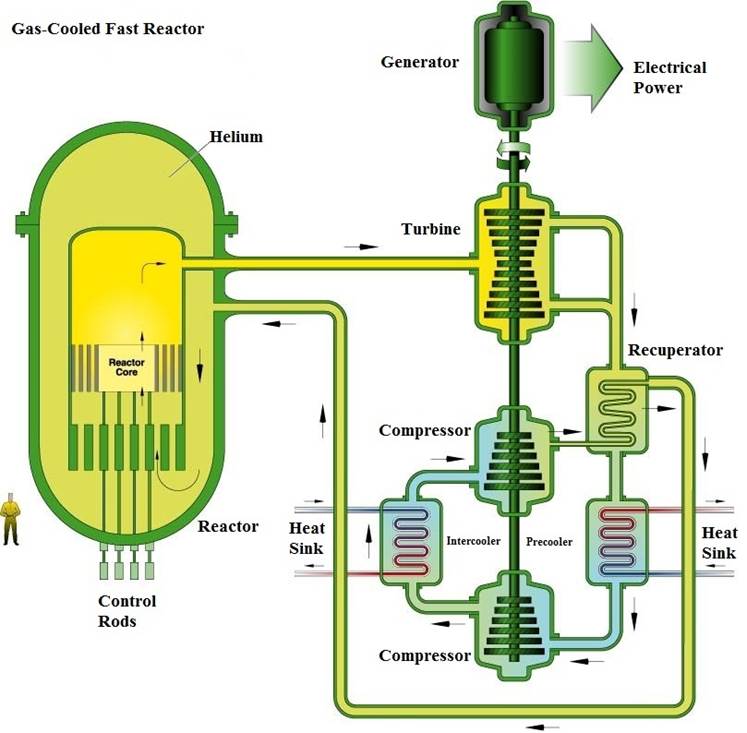

Рисунок 7. Схема концепции АЭС с газоохлаждаемым быстрым реактором (GFR)
Сверхвысокотемпературный реактор (VHTR) работает в тепловом нейтронном спектре, использует графит как замедлитель и гелий как теплоноситель. Его ключевая особенность — рабочая температура до 1000 °C, что обеспечивает КПД свыше 50% и открывает возможности для когенерации: одновременной выработки электроэнергии и промышленного тепла или водорода.

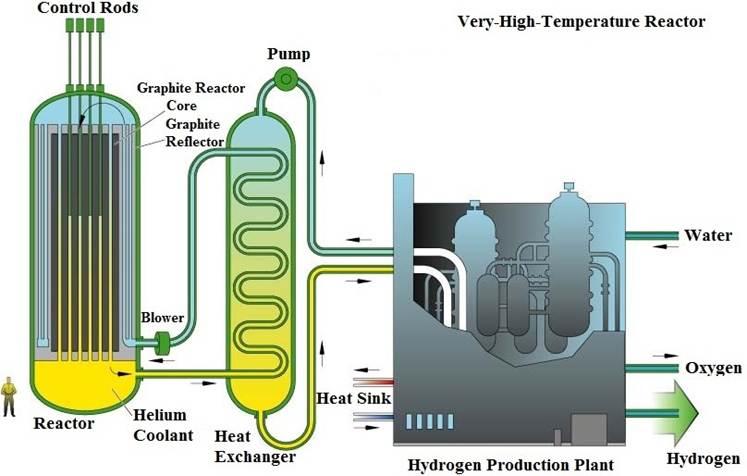

Рисунок 8. Схема концептуальной установки на основе высокотемпературного реактора (VHTR) с когенерацией водорода
Натриевый быстрый реактор (SFR) основан на быстром спектре и использует жидкий натрий в качестве теплоносителя (температура на выходе — около 550 °C). Он предназначен для утилизации плутония и других трансурановых элементов, эффективного использования урана и замыкания топливного цикла. Однако натрий химически активен, что требует усложнённой трёхконтурной схемы для обеспечения безопасности.

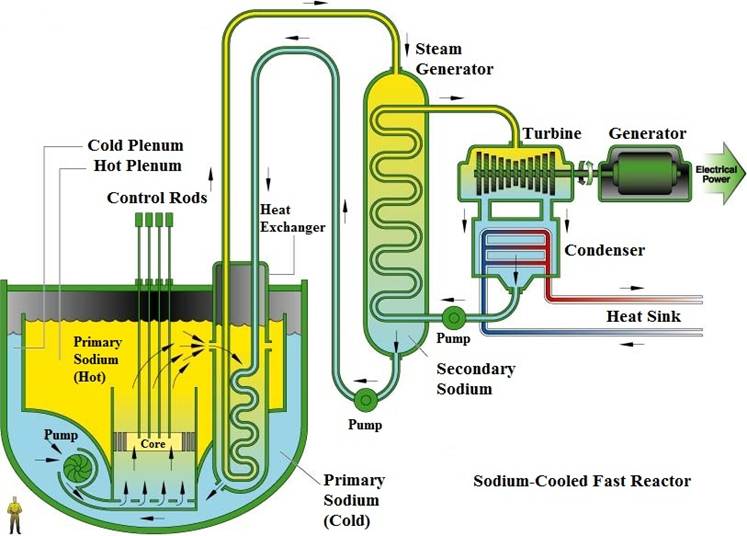

Рисунок 9. Схема концепции АЭС на основе натриевого быстрого реактора (SFR)
Свинцовый быстрый реактор (LFR) также работает в быстром спектре, но в качестве теплоносителя применяет свинец или свинцово-висмутовую эвтектику. Он устойчив при высоких температурах (до 800 °C) и атмосферном давлении, обладает хорошей радиационной стойкостью и естественной безопасностью. В России на его основе разрабатываются проекты БРЕСТ-300 и БРЕСТ-1200 с нитридным топливом.

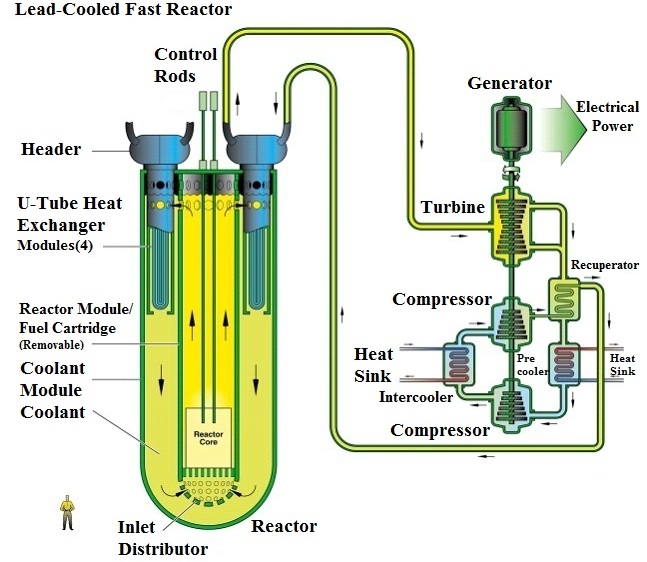

Рисунок 10. Схема концептуальной АЭС на основе ведущего быстрого реактора (LFR)
Реактор на расплавленной соли (MSR) использует жидкий топливный раствор — фторидные соли с растворённым ураном или торием — в тепловом спектре с графитовым замедлителем. Рабочие температуры достигают 700–850 °C, КПД — 45–50%. Основные преимущества: встроенная безопасность (при перегреве соль расширяется и реакция самозатухает), возможность непрерывной переработки топлива и утилизации отходов.

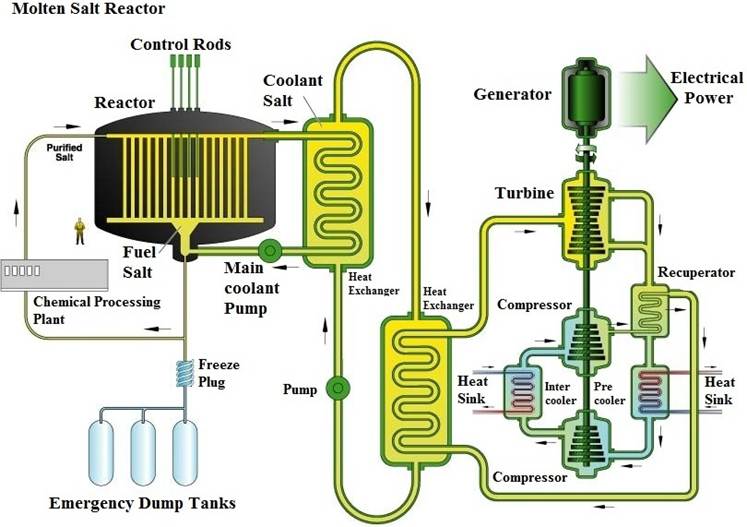

Рисунок 11. Схема концепции АЭС с реактором на расплавленной соли (MSR)
Сверхкритический водоохлаждаемый реактор (SCWR) является эволюционным развитием современных водоохлаждаемых реакторов. Он работает при давлении около 25 Мпа и температуре до 625 °C, что позволяет достичь КПД 42–48%. Существуют две основные конфигурации: с корпусом под давлением (PV-SCWR) и с отдельными топливными каналами (PT-SCWR). Главный вызов — создание материалов, устойчивых к агрессивной среде сверхкритической воды при интенсивном облучении.

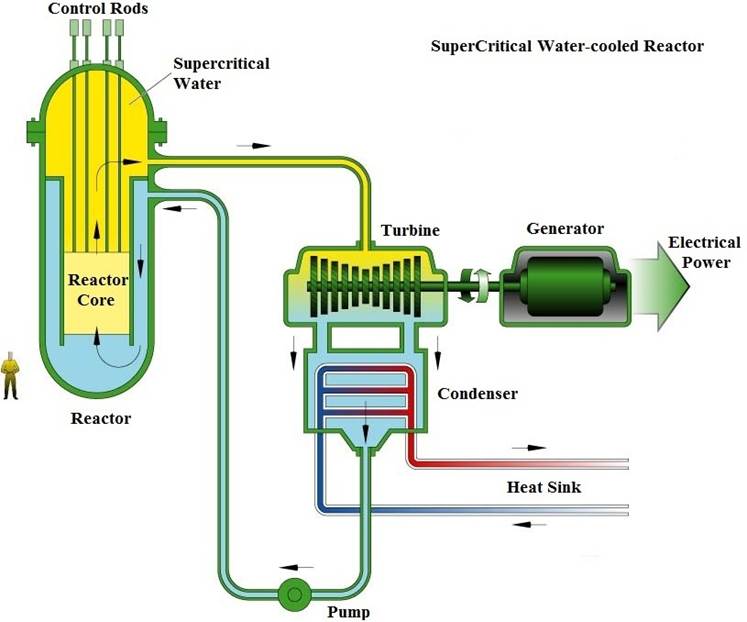

Рисунок 12. Схема концепции АЭС с реактором сверхкритического охлаждения под давлением (PV SCWR)
Таким образом, реакторы IV поколения закладывают фундамент атомной энергетики будущего — более эффективной, гибкой, многофункциональной и ресурсосберегающей, который открывает путь к практически неисчерпаемой, безопасной и экологически ответственной ядерной энергии на десятилетия и даже тысячелетия вперёд.
Например, VHTR с температурой теплоносителя до 1000 °C может использоваться для термохимического производства водорода, а MSR — для непрерывной переработки топлива и интеграции в замкнутый топливный цикл. SCWR, являющийся логическим продолжением современных водоохлаждаемых реакторов, способен работать с КПД до 48% при давлении 25 Мпа. При этом SFR и LFR — это дальнейшее развитие быстрых реакторов, уже частично реализованных в России и Японии.
Современный этап развития АЭС — это эпоха технического обновления, усиления безопасности и интеграции атомной энергетики в стратегии устойчивого развития. Атомная энергия перестаёт восприниматься только как источник базовой нагрузки и всё больше рассматривается как стратегический элемент энергетической независимости и климатической стабильности.
Выводы
Атомные электростанции — это сложные, высокотехнологичные объекты, сочетающие в себе надёжность базовой генерации, экологические преимущества и строгие требования к безопасности. В условиях глобального энергоперехода и борьбы с изменением климата роль АЭС в энергосистеме продолжает расти, а развитие реакторов на быстрых нейтронах и замкнутого топливного цикла открывает перспективы практически неограниченного использования ядерной энергии.
Атомная энергетика, как и ископаемое топливо, в целом является невозобновляемым источником энергии, однако ядерные ресурсы могут использоваться значительно дольше, чем некоторые виды ископаемого топлива, к тому же атомная энергия не выбрасывает углекислый газ в атмосферу. В настоящее время этот источник энергии считается наиболее перспективным для производства электроэнергии на ближайшие 100 лет.
