Синхронизированные векторные измерения (СВИ) – это измерения параметров режима электроэнергетической системы (амплитуды и фазового угла напряжения и тока, а также значение частоты и скорости её изменения) с меткой единого времени (UTC) в различных точках энергосистемы. Устройства, которые обеспечивают синхронизированные векторные измерения называются устройствами синхронизированных векторных измерений (УСВИ). В англоязычной технической литературе используется термин - Phasor Measurement Unit (PMU).

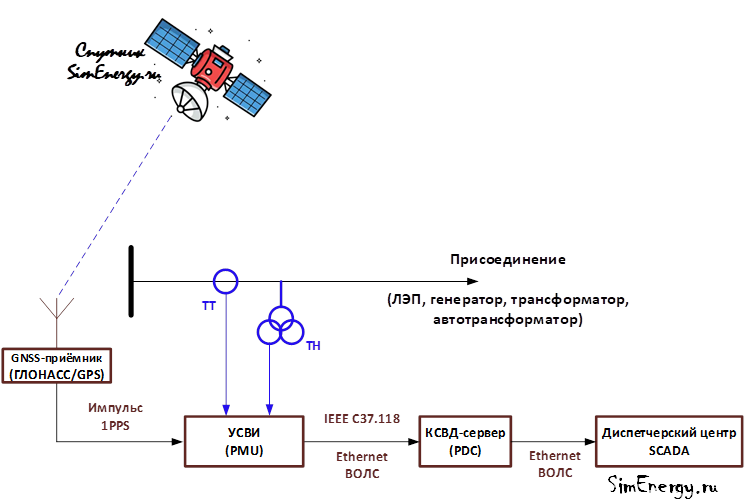

Рисунок 1. Функциональная схема синхронизированных векторных измерений
УСВИ преобразует мгновенные значения аналоговых сигналов (тока и напряжения) в векторную величину (синхрофазор) за период промышленной частоты с привязкой к единому точному времени (UTC). УСВИ получают сигнал точного времени от GNSS-приёмника (ГЛОНАСС/GPS), подключённого к антенне, которая принимает сигналы спутников. Приёмник формирует высокоточный электрический импульс «один импульс в секунду» (1PPS — Pulse Per Second). Максимально возможная ошибка привязки к единому времени в такой схеме составляет 1 микросекунда, что дает погрешность измерения фазового угла всего 0,018 градуса для частоты 50 Гц. Это позволяет сопоставлять данные, полученные на удаленных друг от друга подстанциях, в одни и те же моменты времени. Например, сравнение фазовых углов напряжения в разных узлах позволяет определить направление и величину перетоков активной мощности, а также оценить запас устойчивости энергосистемы.
П.1. Устройства синхронизированных векторных измерения (УСВИ)
Устройства синхронизированных векторных измерений (УСВИ) устанавливаются на объектах электроэнергетики. Данные устройства должны с нормированной точностью измерять векторы фазных токов и напряжений, частоту, скорость изменения частоты в строго привязанные к единому времени моменты.
Подключение к измерительным трансформаторам тока и напряжения
Согласно ГОСТ Р 59364-2021, устройства синхронизированных векторных измерений (УСВИ) должны подключаться к следующим вторичным обмоткам измерительных трансформаторов тока (ТТ) и напряжения (ТН):
- для ТТ 110 кВ и выше УСВИ должны подключаться к вторичным обмоткам ТТ с классом точности не хуже 0,2 (при наличии), а для остальных ТТ — не хуже 0,5.
- для ТН 110 кВ и выше УСВИ должны подключаться к вторичным обмоткам ТН с классом точности не хуже 0,2 (при наличии), а для остальных ТН — не хуже 0,5.
При монтаже критически важно соблюдать полярность и фазировку: ошибка подключения одной обмотки ТТ приводит к зеркальному отражению вектора тока. Также необходимо учитывать влияние насыщения магнитопроводов при КЗ и высших гармоник, что требует применения специализированных алгоритмов фильтрации.
Система синхронизации времени
Ключевой особенностью УСВИ, отличающей их от обычных регистраторов, является привязка к единому всемирному координированному времени (UTC). Без этого невозможно сравнивать фазные углы в разных точках страны, разнесенных на тысячи километров.
Первичным источником эталонного времени для УСВИ служат спутниковые навигационные системы (ГЛОНАСС/GPS/BeiDou/Galileo). Спутниковый приемник (GNSS-модуль) УСВИ отслеживает сигналы навигационных спутников (ГЛОНАСС/GPS/BeiDou/Galileo), формирует высокоточный электрический импульс «один импульс в секунду» (1PPS — Pulse Per Second). Важно отметить, что сам спутник не передает физический импульс; он транслирует непрерывный радиосигнал с закодированной временной информацией. Приемник использует эти данные для выравнивания фазы своего внутреннего высокостабильного генератора (OCXO или рубидиевого стандарта частоты) и формирования локального фронта 1PPS, совпадающего с началом целой секунды UTC с точностью до микросекунд. Сформированный сигнал 1PPS передается по кабелю в основной блок УСВИ. Внутренние часы устройства аппаратно синхронизируются с этим импульсом, а микропроцессор производит дискретизацию аналоговых сигналов напряжения и тока строго в моменты времени, кратные 1PPS. Это обеспечивает привязку вычисляемого синхрофазора к абсолютному времени UTC, позволяя сопоставлять векторные диаграммы удаленных узлов сети.
Критические аспекты точности синхронизации:
- Компенсация задержки в антенном кабеле: Сигнал от антенны до приемника распространяется с конечной скоростью (~5 нс/м). Эта задержка должна быть измерена и компенсирована внутри GNSS-приемника до момента формирования импульса 1PPS. Если компенсация не выполнена или выполнена неверно, ошибка синхронизации составит десятки наносекунд на каждый метр кабеля, что недопустимо для прецизионных измерений.
- Качество фронта импульса: Для точной синхронизации критически важна крутизна нарастания фронта сигнала 1PPS. Время нарастания (
) должно составлять менее 10 нс. При слишком пологом фронте триггерная схема таймера может срабатывать с непредсказуемой задержкой из-за шумов, что снижает точность фиксации начала секунды. - Обработка високосных секунд: Шкала GPS/ГЛОНАСС отличается от UTC на целое число секунд (leap seconds). Приемник должен корректно обрабатывать объявления о введении високосных секунд, чтобы избежать скачков меток времени и потери синхронизации при переходе через границу суток.
- Устойчивость к помехам: Система подвержена эффекту многолучевости (отражения от металлоконструкций подстанции), преднамеренному глушению (jamming) и спуфингу. Для минимизации ошибок необходимо использовать геодезические антенны с подавлением многолучевости, применять защищенные кабели и алгоритмы обнаружения аномалий GNSS-сигнала.
Использование публичного интернета для синхронизации критических объектов энергетики категорически запрещено из-за непредсказуемых задержек (джиттера) и уязвимостей перед кибератаками. В качестве резервного метода допускается применение протокола PTP (Precision Time Protocol), но исключительно в соответствии с профилем IEEE C37.238-2011. Именно этот профиль регламентирует требования к задержкам коммутаторов и обеспечивает точность синхронизации на уровне 1 мкс, необходимую для СМПР. Передача осуществляется только по выделенным, физически изолированным волоконно-оптическим линиям корпоративной сети передачи данных.
П.2. Особенности измерения данных
Аналоговый сигнал напряжения или тока
в электрической сети представляет собой квазипериодическую функцию. Дискретный сигнал представляется последовательностью отсчетов:
где
— интервал дискретизации.
Базовым методом формирования синхрофазора является Дискретное Преобразование Фурье (DFT) в окне данных длиной N отсчетов (обычно один период номинальной частоты):
где
и
— действительная и мнимая части синхрофазора;
—
-й отсчет входного сигнала;
— количество отсчетов в окне анализа, а множитель
обеспечивает нормировку к среднеквадратичному (RMS) значению.
Так же синхрофазор можно представить в полярной форме:
где
— амплитуда (RMS), а
— фазовый угол относительно начала окна выборки.

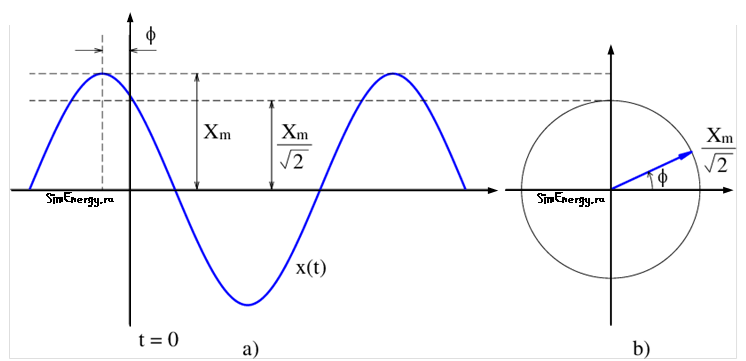

Рисунок 2. Представление сигнала (тока или напряжения):
(а) в виде синусоиды; (б) в виде вектора (синхрофазора).
Классическое DFT предполагает, что частота сигнала строго равна номинальной (
). При отклонении реальной частоты
возникает ошибка утечки спектра (spectral leakage), искажающая амплитуду и фазу. Современные PMU применяют алгоритмы коррекции, основанные на предварительной оценке мгновенной частоты. Если реальная частота отличается от номинальной, применяется поправочный коэффициент или используются модифицированные алгоритмы (например, Taylor-Fourier Transform или Interpolated DFT), которые компенсируют смещение спектральной компоненты DFT.
Значение частоты и скорости выполняется с помощью полиномиальной аппроксимации траектории фазы за несколько периодов, чтобы найти гладкую производную, соответствующую истинной физической частоте. В общем случае мгновенная частота (
) представляет собой первую производную фазы по времени. поскольку фаза является интегральной характеристикой угла вращения вектора, а частота — его мгновенной угловой скоростью. Это следует из физического определения: фаза характеризует накопленный угол поворота вектора, а частота — скорость изменения этого угла в данный момент времени.
Таким образом, чтобы вычислить значение частоты и скорости частоты измеряются фазовые углы
за несколько последовательных окон DFT (обычно 3–6 периодов основной гармоники).
Полученные точки аппроксимируются полиномом второй степени методом наименьших квадратов:
Таким образом, коэффициенты
находятся методом наименьших квадратов.
Такой подход эффективно подавляет высокочастотный шум измерения фазы и позволяет получать гладкие оценки динамических параметров сети.
Мгновенная частота (
) и скорость изменения частоты (ROCOF,
) определяются через коэффициенты аппроксимации следующим образом:
где
— номинальная частота сети,
и
— коэффициенты полинома второй степени , найденные методом наименьших квадратов по траектории фазы за 3–6 периодов.
Как было указано выше по факту определения частоты сигнала () корректируется амплитуда (RMS) измеряемого сигнала.

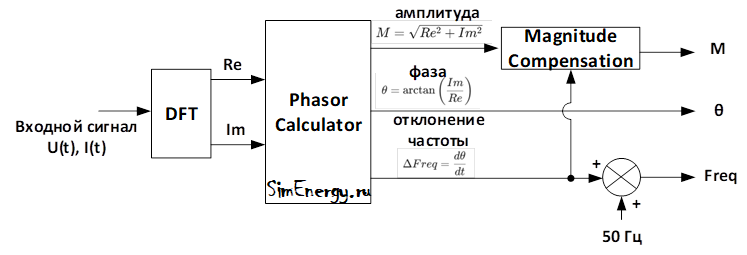

Рисунок 3. Алгоритм обработки сигнала в устройстве синхронизированных векторных измерений (УСВИ)
Обозначения на схеме:
Блок Magnitude Compensation корректирует измеренную амплитуду с учётом отклонения частоты, чтобы компенсировать частотные искажения
Блок DFT (Discrete FourierTransform) выполняет дискретное преобразование Фурье за один период (N отсчётов), извлекает основную гармонику (50/60 Гц) из входного сигнала и отфильтровывает высшие гармоники и шумы
Блок Phasor Calculator преобразует комплексное представление фазора (Re и Im) в векторную величину (M, θ), а также вычисляет отклонение частоты ΔFreq как производную фазы по времени.
Таким образом, алгоритмы цифровой обработки сигналов в УСВИ представляют собой не просто классическое спектральное разложение, а сложный вычислительный процесс. Тесная математическая взаимосвязь между оценкой фазы, частоты и амплитуды позволяет устройству компенсировать отклонения от номинального режима и эффективно подавлять шумы измерений. Именно такой подход гарантирует высокую точность в динамических условиях и обеспечивает формирование достоверного синхрофазора, точно отражающего реальное физическое состояние электроэнергетической системы в каждый момент времени.
П.3. Хранение информации
УСВИ формируют непрерывный поток данных в реальном времени, объём которого может достигать нескольких гигабайт в сутки. Для хранения этой информации в электроэнергетике применяются два архитектурных подхода: традиционный — на базе FTP-сервера, и современный — с использованием специализированного КСВД-сервера (PDC).
FTP-сервер (File Transfer Protocol) используется как универсальный транспортный и накопительный узел для хранения массива данных от УСВИ. Основными недостатками использования FTP-сервера являются неэффективный доступ к данным и низкая надежность их передачи. Поскольку информация хранится в виде отдельных файлов, а не упорядоченного массива, для выборки данных за конкретный интервал времени приходится загружать файлы целиком, что существенно увеличивает объем передаваемого трафика. Кроме того, протокол FTP не гарантирует доставку при нестабильном канале связи: в случае обрыва файл может быть записан частично или поврежден без уведомления отправителя, что вынуждает внедрять дополнительные механизмы проверки контрольных сумм и усложняет архитектуру системы. Наконец, классический FTP является морально устаревшим и небезопасным протоколом.
КСВД-сервер (концентратор синхронизированных векторных данных) – это специализированное программно-техническое устройство, являющееся ключевым узлом систем мониторинга переходных режимов. В англоязычной технической литературе используется термин - Phasor Data Concentrator (PDC). Основная задача КСВД-сервера заключается в приеме, агрегации, валидации и ретрансляции потоковых данных от устройств синхронизированных векторных измерений (УСВИ/PMU).
КСВД-сервер обеспечивает агрегацию потоковых данных от множества устройств синхронизированных векторных измерений (УСВИ) в единую временную шкалу UTC, формируя целостную картину динамики энергосистемы. В отличие от файлового подхода, здесь применяется семантическое хранение: информация структурируется с привязкой к топологии сети и параметрам режима, что позволяет мгновенно находить нужные осциллограммы по времени или событию без перебора массивов. Важной функцией сервера является валидация качества измерений в реальном времени (проверка меток времени, целостности пакетов и соответствия стандартам IEEE C37.118.2 / IEC 61850-90-5), гарантирующая отсев некорректных данных до их передачи потребителям. Параллельно выполняется интеллектуальная обработка сигналов, включающая триггерную запись аварийных процессов, конвертацию скоростей отсчетов и предварительную оценку частоты, ROCOF и межзонных колебаний. Обработанные синхрофазоры ретранслируются в системы верхнего уровня (АСУ ТП, SCADA, комплексы ПА) и внешние аналитические платформы, при этом работа с данными сопровождается строгим обеспечением кибербезопасности и аудитом доступа в соответствии с отраслевыми нормативными требованиями.
В настоящее время при оснащении объекта электроэнергетики устройствами синхронизированных векторных измерений (УСВИ) требуется установка концентратора синхронизированных векторных данных (КСВД). Требования к хранению данных в КСВД регламентированы ГОСТ Р 59364-2021. Минимальные сроки хранения составляют: не менее 3 лет для осциллограмм аварийных и переходных процессов; не менее 1 года для статистических данных и журналов событий; конфигурационные данные и метаданные хранятся в течение всего срока эксплуатации оборудования. КСВД обязан обеспечивать целостность, защиту от несанкционированного изменения и возможность выборки сохраненной информации за любой интервал в пределах установленных сроков.
П.4. Передача данных и требования к каналам связи
Передача синхрофазорных данных в Системе мониторинга переходных режимов (СМПР) осуществляется по выделенным телекоммуникационным каналам, которые должны быть детерминированными — в отличие от коммерческих IT-сетей, где допустимы вариации задержек и потери пакетов. Архитектура передачи данных имеет двухуровневую структуру: от УСВИ (PMU) к КСВД (PDC) и от КСВД (PDC) в АО «СО ЕЭС». К каждому уровню предъявляются свои требования.
При передаче потоков синхрофазоров от УСВИ к КСВД, критически важны минимальная и предсказуемая задержка доставки. Для этого предпочтительно использование волоконно-оптических линий связи на базе технологий SDH, OTN или DWDM, которые исключают неконтролируемую буферизацию, характерную для стандартных пакетных IP-сетей. Согласно ГОСТ Р 59365-2021, устройство УСВИ формирует данные с жесткой привязкой к шкале UTC по сигналу 1PPS и передает их непрерывным потоком с указанием номера последовательности кадров для контроля целостности. Оптимальным транспортным режимом по стандарту IEEE C37.118.2 здесь является гибридный метод (TCP/UDP): команды управления и файлы конфигурации передаются по надежному протоколу TCP, а потоковые данные измерений — по быстрому UDP. Это минимизирует задержки и исключает блокировку потока данных (Head-of-Line blocking) при потере единичного пакета.
При передаче агрегированных данных от КСВД в диспетчерский центр АО «СО ЕЭС», акцент смещается на пропускную способность и гарантированную целостность информации. Каналы связи проектируются с существенным запасом для обеспечения одновременной передачи потоковых данных реального времени и массивов архивных осциллограмм, генерируемых при аварийных возмущениях. ГОСТ Р 59366-2021 строго нормирует время задержки данных КСВД, определяя его как интервал между поступлением первого входного кадра от УСВИ и моментом выдачи агрегированных данных потребителю. Для обеспечения абсолютной надежности требуется физическое и логическое резервирование каналов по независимым трассам с автоматическим бесшовным переключением при обрыве. На данном участке, где потеря пакетов недопустима, часто применяется режим TCP-only для гарантированной доставки критически важных команд, конфигураций и архивных файлов.
П.5. Выводы
Синхронизированные векторные измерения (СВИ) представляют собой технологию высокоточного мониторинга параметров электроэнергетической системы с привязкой к единому времени (UTC). Устройства синхронизированных векторных измерений (УСВИ) позволяют формировать целостную картину режимов работы сети, разнесенной на тысячи километров, что критически важно для оценки устойчивости, управления перетоками мощности и предотвращения каскадных аварий.
Отечественные производители успешно закрывают потребности рынка в аппаратном обеспечении и программной аналитике. Нормативное регулирование обеспечивается национальными стандартами Российской Федерации:
ГОСТ Р 59364-2021 «Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика. Система мониторинга переходных режимов. Нормы и требования».
ГОСТ Р 59365-2021 «Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика. Система мониторинга переходных режимов. Устройства синхронизированных векторных измерений. Нормы и требования».
ГОСТ Р 59366-2021 «Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика. Система мониторинга переходных режимов. Концентраторы синхронизированных векторных данных. Нормы и требования».
Данные стандарты обеспечивают совместимость оборудования различных производителей и создают основу для масштабирования системы мониторинга на всю территорию Единой энергетической системы.
