Интерфейсы передачи данных

Интерфейсы передачи данных играют ключевую роль в современных вычислительных системах, обеспечивая обмен информацией между устройствами, компонентами и сетями. Независимо от того, подключаете ли вы флешку к компьютеру, передаете изображение с телефона на принтер или обеспечиваете работу серверного кластера - вы используете тот или иной интерфейс передачи данных. В данной статье рассмотрим основные типы таких интерфейсов, их характеристики и сферы применения.

П.1. Основные сведения

Интерфейс передачи данных - это совокупность аппаратных и программных средств, определяющих правила взаимодействия между двумя или более устройствами при обмене информацией. Каждому интерфейсу соответствуют определённые разъёмы и среды передачи (аппаратные средства), а также протоколы передачи данных (программные средства).

Рис.1. Интерфейсы передачи данных

П.1.1. Аппаратные средства реализуют физическое соединение между устройствами. Они включают среду передачи (канал), по которому распространяются сигналы (например, медный кабель или оптическое волокно),  разъёмы (коннекторы), обеспечивающие надёжное механическое и электрическое (или оптическое) подключение оборудования к этой среде. Эти компоненты определяют, насколько быстро, надёжно и на какое расстояние может быть передана информация. Кроме того, аппаратные интерфейсы задают электрические, механические, функциональные и временные характеристики соединения, что позволяет разнородным устройствам корректно взаимодействовать и обмениваться информацией.

К распространённым стандартам аппаратных средств передачи данных относятся:

• USB (Universal Serial Bus) — для подключения периферии и передачи данных с питанием,
• Ethernet — основа проводных локальных сетей,
• последовательные порты, такие как RS-232, — используемые в промышленных и устаревших системах для точечной асинхронной передачи.

Аппаратные средства обеспечивают физическую основу взаимодействия устройств, а также гарантируют совместимость, надёжность и стабильную передачу данных в реальных условиях эксплуатации.

П.1.2. Программные средства представляют собой совокупность правил, протоколов и соглашений, регулирующих взаимодействие программных компонентов между собой или с аппаратным обеспечением. Они определяют формат обмена данными, последовательность операций, способы аутентификации, а также механизмы обнаружения и обработки ошибок, обеспечивая согласованную, предсказуемую и надёжную работу программных систем.

К типичным примерам программных средств передачи данных относятся:

• API (Application Programming Interface) - интерфейсы, позволяющие приложениям вызывать функции друг друга или операционной системы,
• сетевые протоколы, такие как HTTP (для передачи веб-данных), FTP (для обмена файлами) и TCP/IP (базовый стек протоколов для передачи данных в сетях),
• а также протоколы прикладного уровня, например SMTP, DNS или WebSocket, каждый из которых решает специфические задачи взаимодействия в распределённой среде.

Программные средства обеспечивают корректное взаимодействие между приложениями, сервисами и сетевым оборудованием, даже если они разработаны независимо, работают на различных аппаратных или программных платформах и находятся в удалённых сегментах сети.

П.2.Классификация интерфейсов

Интерфейсы передачи данных можно классифицировать по нескольким признакам: по способу передачи, по расстоянию передачи и по способу подключения

П.2.1. По способу передачи

По способу передачи данных интерфейсы делятся на последовательные и параллельные.

Последовательный интерфейс - это интерфейс, в котором биты данных передаются один за другим по одной (или паре) сигнальной линии. Направление передачи может быть однонаправленным (simplex), полудуплексным (half-duplex) или полнодуплексным (full-duplex), в зависимости от реализации. Такой подход позволяет упростить конструкцию кабеля, снизить влияние электромагнитных помех и обеспечить передачу данных на большие расстояния. Примеры: USB, RS-232, RS-485, SATA, PCIe.

Рис.1. Структурная схема последовательного интерфейса

Параллельный интерфейс - это интерфейс, который передаёт несколько бит одновременно по нескольким каналам. Это даёт высокую пропускную способность на коротких расстояниях, но делает систему чувствительной к сдвигу фаз и помехам при увеличении длины кабеля. Исторические примеры: LPT (принтерный порт), IDE (PATA), шина ISA.

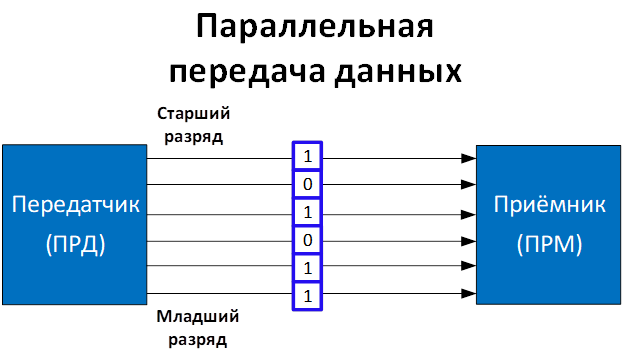

Рис.2. Структурная схема параллельного интерфейса

В современных системах последовательные интерфейсы практически полностью вытеснили параллельные благодаря своей простоте, надёжности на больших расстояниях, меньшей подверженности помехам и способности достигать высоких скоростей передачи данных за счёт развития дифференциальной сигнализации и мультиплексирования. Многие современные высокоскоростные интерфейсы используют несколько независимых дифференциальных линий (каналов), передавая данные параллельно по нескольким последовательным потокам. Это позволяет сохранить все преимущества последовательной передачи, одновременно достигая высокой пропускной способности за счёт многоканальной архитектуры.

Несмотря на общее вытеснение, параллельная передача сохраняется внутри интегральных схем и на очень коротких дистанциях, где задержки минимальны. Но даже здесь наблюдается переход к дифференциальным последовательным интерфейсам.

П.2.2. По способу синхронизации при организации передачи данных

По способу синхронизации при организации передачи данных существует два основных метода: синхронный и асинхронный тип передачи.

Синхронный тип передачи данных используют общий тактовый сигнал между передатчиком и приёмником, что позволяет точно определять моменты чтения каждого бита. Такой подход обеспечивает высокую скорость и эффективность передачи, особенно при больших объёмах данных. Таким образом, при синхронной последовательной передаче каждый передаваемый бит данных сопровождается импульсом синхронизации, информирующим приемник о наличии на линии информационного бита. Следовательно, между передатчиком и приемником должны быть протянуты как минимум два сигнальных провода — для тактового сигнала и данных, а также отдельный общий провод для организации заземления. Если же передатчик и приемник разнесены на несколько метров, то каждый из сигналов (информационный и синхронизирующий) придется посылать либо по экранированному кабелю, либо с помощью витой пары проводов, один из которых заземлен или передает сигнал, инверсный основному. Синхронная последовательная передача начинается с пересылки в приемник одного или двух символов синхронизации. Получив такой символ, приемник начинает прием данных и их преобразование в параллельный формат.

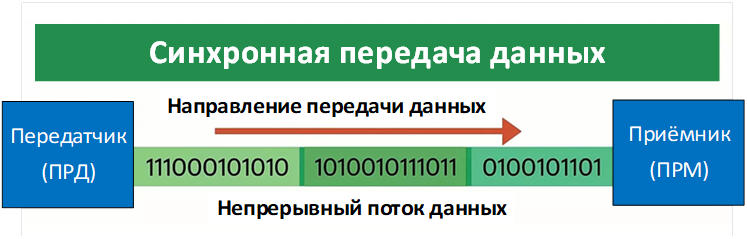

Рис.3. Синхронная передача данных

Таким образом, классические синхронные последовательные интерфейсы, такие как SPI и I²C, используют отдельную линию тактового сигнала. В отличие от них, современные высокоскоростные интерфейсы (например, PCIe) применяют встроенные методы восстановления тактовой частоты и не требуют отдельного тактового провода.

Асинхронный тип передачи данных не используют отдельный тактовый сигнал, а вместо этого передатчик и приёмник заранее согласуют скорость передачи (битрейт), а каждый блок данных (обычно байт) сопровождается служебными битами: стартовым, стоповым и иногда битом чётности. Это упрощает соединение (часто достаточно одного провода данных в каждую сторону), но снижает эффективность и ограничивает скорость. Такие интерфейсы типичны для низкоскоростных или точечных соединений, где важна простота и минимальное количество проводов. Типичный пример — UART/RS-232/RS-485.

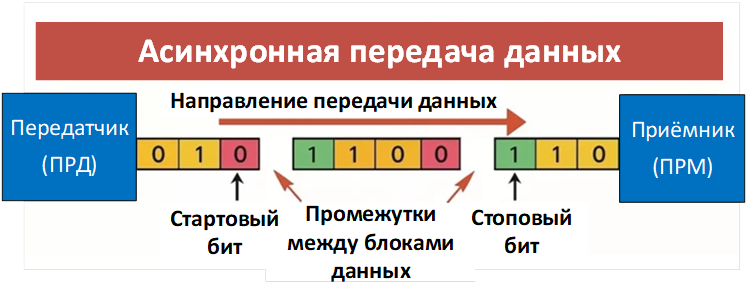

Рис.4. Асинхронная передача данных

Синхронная передача чаще применяется во внутриплатных и высокоскоростных системах, тогда как асинхронная — в простых, низкоскоростных или точечных соединениях, где важна минимизация количества проводов.

П.2.2. По расстоянию передачи

По расстоянию передачи данных интерфейсы делятся на внутрикомпонентные, локальные и сетевые. Каждый тип интерфейса оптимизирован под определённые задачи, ограничения и среды эксплуатацию.

Внутрикомпонентные интерфейсы используются для связи между микросхемами, датчиками, процессорами и другими элементами в пределах одного устройства - чаще всего на одной печатной плате. Такие интерфейсы работают на очень коротких расстояниях (от нескольких миллиметров до десятков сантиметров) и ориентированы на простоту реализации, низкое энергопотребление и компактность. Типичные примеры - I²C (Inter-Integrated Circuit), SPI (Serial Peripheral Interface) и UART (Universal Asynchronous Receiver-Transmitter). Они широко применяются в микроконтроллерах, встраиваемых системах, бытовой электронике и IoT-устройствах для подключения датчиков, памяти, дисплеев и других периферийных компонентов.

Локальные интерфейсы предназначены для соединения отдельных устройств, находящихся в непосредственной близости друг от друга - как правило, на расстоянии до нескольких метров. Они обеспечивают более высокую скорость и надёжность по сравнению с внутрикомпонентными шинами, но при этом сохраняют относительную простоту подключения и низкую стоимость кабелей. К этой категории относятся такие распространённые стандарты, как USB (для подключения периферии), HDMI (для передачи аудио- и видеосигналов), а также Ethernet в рамках локальной вычислительной сети (LAN). Такие интерфейсы часто используются в офисах, домашних условиях и на рабочих станциях.

Сетевые интерфейсы обеспечивают передачу данных на значительные и даже глобальные расстояния — от десятков метров до тысяч километров. Они проектируются с учётом требований к масштабируемости, устойчивости к помехам, маршрутизации и взаимодействию множества устройств. К этой категории относятся как проводные, так и беспроводные технологии: Ethernet с использованием медных или оптоволоконных линий, Wi-Fi (для беспроводного доступа в локальных сетях), сотовые сети (4G, 5G), а также спутниковые, радиорелейные и другие телекоммуникационные каналы. Сетевые интерфейсы лежат в основе интернета, облачных вычислений, телекоммуникаций и распределённых систем.

Таким образом, выбор интерфейса по расстоянию передачи - это не просто технический параметр, а отражение архитектурного подхода к построению системы: от компактного микроконтроллера до глобальной цифровой инфраструктуры.

П.2.3. По способу подключения

По способу подключения интерфейсы передачи данных делятся на проводные и беспроводные. Этот критерий отражает физическую среду, через которую осуществляется передача информации, и во многом определяет такие характеристики, как надёжность, скорость, задержка и устойчивость к помехам.

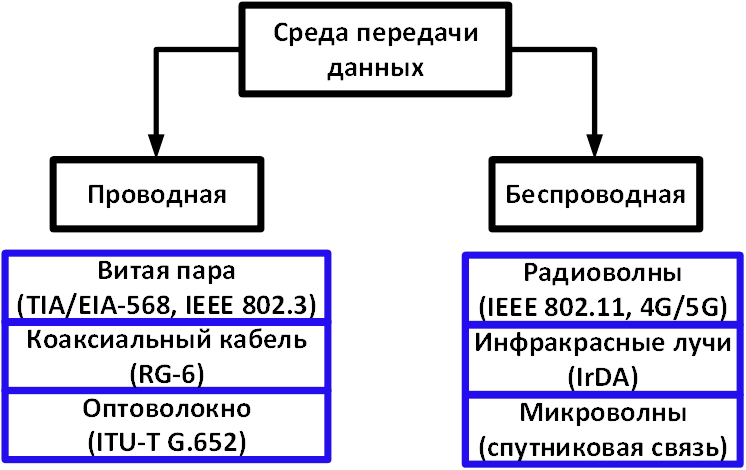

Рис.5. Среда передачи данных

Проводные интерфейсы основаны на использовании физических кабелей или печатных проводников для передачи сигналов. К ним относятся такие распространённые стандарты, как USB, HDMI, Ethernet (в том числе оптоволоконные линии), RS-232, DisplayPort и другие. Преимущества проводных решений - высокая пропускная способность, низкие задержки, стабильность соединения и защищённость от внешних электромагнитных помех. Они широко применяются там, где критичны надёжность и скорость: в стационарных компьютерах, серверных системах, промышленной автоматике, аудио- и видеотехнике.

Беспроводные интерфейсы передают данные с использованием радиоволн, инфракрасного излучения или других беспроводных сред. К ним относятся Wi-Fi, Bluetooth, NFC (Near Field Communication), Zigbee, LoRa, а также сотовые технологии (2G–5G). Главные достоинства беспроводных интерфейсов – это мобильность, отсутствие необходимости в физическом подключении и простота развёртывания в сложных или динамичных условиях (например, в «умном доме», носимой электронике или IoT-устройствах). Однако такие решения чаще подвержены влиянию помех, имеют ограничения по дальности, пропускной способности и безопасности, а также могут демонстрировать большую задержку по сравнению с проводными аналогами.

Выбор между проводным и беспроводным интерфейсом зависит от конкретной задачи: требований к скорости, надёжности, энергопотреблению, мобильности и условий эксплуатации.

П.3. Распространённые интерфейсы передачи данных в энергетике

Современные вычислительные и телекоммуникационные системы используют множество стандартизированных интерфейсов, каждый из которых оптимизирован под определённые задачи — от подключения датчиков на плате до глобальной передачи данных через интернет.

В энергетике — особенно в системах автоматизации подстанций, распределительных сетей и учёта электроэнергии — надёжность, помехоустойчивость и способность работать на больших расстояниях критически важны. Поэтому в этой отрасли широко применяются последовательные интерфейсы с дифференциальной передачей и специализированные промышленные протоколы, работающие поверх них. Рассмотрим наиболее распространённые из них, указав их тип, скорость, способ передачи и типичные области применения.

П.3.1. Интерфейс RS-232

Интерфейс RS-232 (стандарт, утверждённый в 1962 году) был первым массовым последовательным интерфейсом для обмена данными между компьютерами, терминалами и периферийными устройствами.

• Способ передачи: последовательный, проводной, однонаправленный/полудуплексный (асимметричный).
• Способ синхронизации: асинхронный (без отдельного тактового сигнала; синхронизация по старт-стоп битам).
• Расстояние передачи: до 15 м (на практике — часто <10 м при высоких скоростях).
• Способ подключения: точка‑к‑точке (один передатчик — один приёмник).
• Скорость: до 115,2 Кбит/с (обычно 9,6–38,4 Кбит/с).
• Прочее: простота реализации, уязвимость к помехам, отсутствие гальванической развязки; используется в устаревшем промышленном оборудовании и отладочных интерфейсах.

П.3.2. Интерфейс RS-485

Интерфейс RS-485 (стандарт, утверждённый в 1983 году) стал промышленной заменой RS-232, обеспечив многоточечную связь, высокую помехоустойчивость и передачу данных на расстояния до 1200 м — что сделало его основой систем автоматизации и учёта в энергетике.

• Способ передачи: последовательный, проводной, дифференциальный (балансная линия).
• Способ синхронизации: асинхронный (тактовый сигнал не передаётся).
• Расстояние передачи: до 1200 м (при скорости ≤100 Кбит/с); до 10 м при 10 Мбит/с.
• Способ подключения: многоточечная шина (до 32 устройств без репитеров).
• Скорость: до 10 Мбит/с.
• Прочее: высокая помехоустойчивость, поддержка гальванической развязки, широкое применение в АСУ ТП, счётчиках, ПЛК; часто используется как физический уровень для Modbus RTU.

П.3.3. Интерфейс Modbus (RTU/ASCII поверх RS-485)

Интерфейс Modbus (протокол, разработанный компанией Modicon в 1979 году) изначально создавался для связи программируемых логических контроллеров, но благодаря простоте и открытости стал де-факто стандартом для обмена данными между счётчиками, реле и другими устройствами в промышленных сетях, чаще всего поверх RS-485.

• Способ передачи: последовательный, проводной (обычно поверх RS-485).
• Способ синхронизации: асинхронный (на уровне физического интерфейса); логическая синхронизация по времени между байтами и по формату кадра.
• Расстояние передачи: определяется физическим уровнем (обычно до 1200 м при RS-485).
• Способ подключения: многоточечная шина (ведущий‑ведомый архитектура).
• Скорость: до 115,2 Кбит/с (обычно ≤38,4 Кбит/с для надёжности).
• Прочее: открытый, простой в реализации протокол; де‑факто стандарт для связи счётчиков, релейной защиты и контроллеров; поддерживается большинством производителей оборудования.

П.3.4. Интерфейс Ethernet (промышленный)

Интерфейс Ethernet (стандарт, появившийся в 1980 году и стандартизированный как IEEE 802.3 в 1983 году) изначально применялся в офисных локальных сетях, но с развитием промышленного Ethernet стал основой для высокоскоростной, надёжной и масштабируемой цифровой автоматизации, включая подстанции и распределённые системы управления.

• Способ передачи: последовательный, проводной (витая пара или оптоволокно), многоканальный (несколько дифференциальных пар).
• Способ синхронизации: синхронный (самосинхронизирующаяся кодировка: 4B/5B, 64B/66B и др.).
• Расстояние передачи: до 100 м по медной витой паре (Cat 5e/6); до десятков километров по оптоволокну.
• Способ подключения: звезда, кольцо, древовидная топология; поддержка коммутаторов и маршрутизаторов.
• Скорость: 10/100/1000 Мбит/с и выше.
• Прочее: масштабируемость, поддержка PoE, QoS, VLAN; основа для современных цифровых подстанций и IEC 61850.

П.3.5. Международный стандарт IEC 61850

IEC 61850 (международный стандарт, первый выпуск — в 2003 году) разработан специально для цифровой автоматизации электрических подстанций и представляет собой не физический интерфейс, а комплексную архитектуру обмена данными поверх промышленного Ethernet, обеспечивающую замену традиционных медных цепей на полностью цифровые. Таким образом, стандарт IEC 61850 не является самостоятельным интерфейсом передачи данных, но представляет собой комплексное решение для цифровой автоматизации подстанций, который определяет единые модели данных, поведение интеллектуальных электронных устройств (IED) и использует промышленный Ethernet в качестве физической основы.

• Способ передачи: логический протокол поверх промышленного Ethernet (физически — медные или оптоволоконные линии).
• Способ синхронизации: синхронный на уровне физического канала; точная временная синхронизация достигается через IEEE 1588 (PTP).
• Расстояние передачи: как у Ethernet — до 100 м по меди, значительно больше по оптике.
• Способ подключения: сетевая архитектура (звездообразная/кольцевая); все устройства подключены к общей коммутируемой сети.
• Скорость: 100 Мбит/с или 1 Гбит/с (в зависимости от реализации).
• Прочее: поддержка GOOSE (задержка <4 мс), Sampled Values (SV), унифицированных моделей данных, полная замена вторичных цепей; гальваническая развязка через оптику.

П.3.6. Интерфейс USB (Universal Serial Bus)

Интерфейс USB (Universal Serial Bus, представлен в 1996 году) был создан для упрощения подключения периферийных устройств к компьютерам, обеспечив универсальность, горячее подключение и передачу питания; в промышленности используется в основном для настройки и диагностики.

• Способ передачи: последовательный, проводной, однонаправленные/полудуплексные/полный дуплекс (в зависимости от версии).
• Способ синхронизации: синхронный с встроенными тактовыми метками (embedded clock).
• Расстояние передачи: до 5 м (без активных удлинителей).
• Способ подключения: дерево с одним хостом и множеством устройств (точка‑ко‑многим через хабы).
• Скорость: до 40 Гбит/с (USB4).
• Прочее: поддержка горячего подключения и питания (до 240 Вт); в энергетике используется редко — в основном для настройки, диагностики и ПО.

П.3.7. Интерфейс Wi-Fi (IEEE 802.11 a/b/g/n/ac/ax/be)

Интерфейс Wi-Fi (основанный на стандарте IEEE 802.11, утверждён в 1997 году) изначально предназначался для беспроводной связи в локальных сетях, а сегодня широко применяется в IoT и системах мониторинга, в том числе в энергетике — при условии обеспечения кибербезопасности.

• Способ передачи: беспроводной, последовательный в логическом смысле.
• Способ синхронизации: синхронный на MAC‑уровне (по кадровой структуре и тактированию точки доступа).
• Расстояние передачи: 10–100 м в помещениях (в зависимости от частоты и помех).
• Способ подключения: инфраструктурный (через точку доступа) или ad‑hoc.
• Скорость: до 9,6 Гбит/с (Wi-Fi 7).
• Прочее: мобильность, гибкость развёртывания; в энергетике применяется в IoT‑датчиках, системах мониторинга и удалённого доступа — при условии обеспечения безопасности.

П.3.8. Интерфейс Bluetooth

Интерфейс Bluetooth (технология, представленная в 1999 году) была разработана для короткодистанционной беспроводной связи между мобильными устройствами; благодаря низкому энергопотреблению (особенно в режиме BLE) применяется в портативных измерительных приборах и системах считывания показаний.

• Способ передачи: беспроводной, последовательный (логически).
• Способ синхронизации: асинхронная передача полезной нагрузки с синхронизацией на уровне соединения (time‑slot hopping).
• Расстояние передачи: до 10 м (обычный), до 100 м (BLE с высокой мощностью).
• Способ подключения: точка‑к‑точке или piconet (до 8 устройств).
• Скорость: до 50 Мбит/с (Bluetooth 5.3 с 2M PHY).
• Прочее: низкое энергопотребление (BLE), простая сопряжаемость; в энергетике — в основном для локальной диагностики и считывания данных с портативных устройств.

П.4. Заключение

Интерфейсы передачи данных — фундамент современной цифровой инфраструктуры, обеспечивающий согласованное взаимодействие устройств — от микросхем до серверов. От их выбора зависят скорость, надёжность, энергоэффективность, стоимость и безопасность систем.

На практике выбор интерфейса определяется контекстом: в энергетике — RS-485, Modbus, IEC 61850 (надёжность и помехоустойчивость); во встраиваемой электронике — I²C и SPI (компактность и низкое энергопотребление); в потребительских устройствах — USB и Wi-Fi (универсальность); в высокопроизводительных системах — PCIe и оптоволоконный Ethernet (пропускная способность).

Современные вызовы — цифровизация, IoT, облачные технологии и беспроводные решения — стимулируют развитие гибридных интерфейсов, сочетающих данные, питание и видео (например, USB-C) или использующих встроенные тактовые сигналы и многоуровневую кодировку.

Понимание принципов работы интерфейсов — от физического уровня до протоколов — стало ключевой компетенцией для специалистов в IT, автоматизации и электротехнике, поскольку именно через них осуществляется «диалог» всё большего числа подключённых устройств.
